試驗機簡介

該機主要用于材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印試驗報表等。

執行標準：JBT 9370-2015《扭轉試驗機技術規范》，JJG 269-2006《扭轉試驗機檢定規程》

2 方案描述

2.1主機

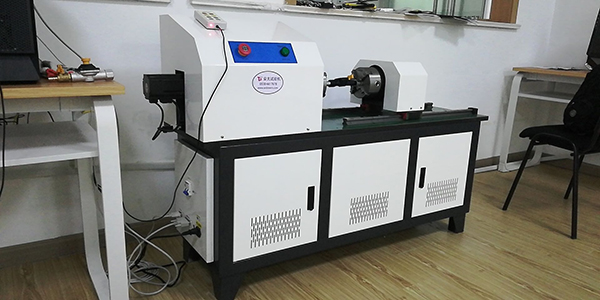

    主機采用臥式結構。右端扭矩盤連接傳感器為固定端，左端加載為電機通過減速機傳動帶動加力盤轉動，通過試樣加載將扭矩傳到扭矩盤端檢測扭矩，加載系統可沿導軌移動和固定，用于調整試驗空間。

2.2傳動系統

通過采用數控電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；

2.3扭矩及扭角的檢測

采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的檢測采用光電編碼器,轉角的檢測在輸出軸上，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器、編碼器信號處理后在計算機屏幕上顯示。

2.4測量控制系統：

試驗力測量控制系統由高精度雙向?qū)ΨQ性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。

2.5試驗過程

整個試驗過程采用WINDOWS平臺的中文人機對話方式，使用以圖形為界面的視窗式操作系統，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。屏幕顯示扭矩、角位移、扭矩—角位移曲線、試驗機工作狀態等。

可將試驗結果存入計算機。

采用A4打印機打印試驗報表。

3 主要技術性能指標

4 試驗機工作條件

4.1 在室溫100C～350C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃

4.2 相對濕度不大于80%；

4.3在穩固的基礎上正確安裝；

4.4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

4.5 電源電壓的波動范圍不應超過額定電壓的10%。
